製程定位
這系列管件整支以 PFA 射出成形，內外都是 PFA，接液面沒有任何金屬。它用在半導體濕製程的超純流體管路、化學品供應系統的小口徑支管，以及面板、太陽能濕製程產線上，負責 3/4" 管線的分支、轉向與變徑。
跟站上的 PFA 內襯卡盤管件 比，差別不在耐化學性，兩者接液面都是全氟，而在結構：內襯件靠 316L 外殼提供機械強度與標準卡盤接口；射出成形件把金屬整個拿掉，換來的是完全無金屬與可以目視。
核心特色
- 整支射出成形 PFA，接液面無金屬，也沒有內襯與外殼之間的介面。
- 半透明乳白，可以直接看到管內的流體、氣泡或異物。

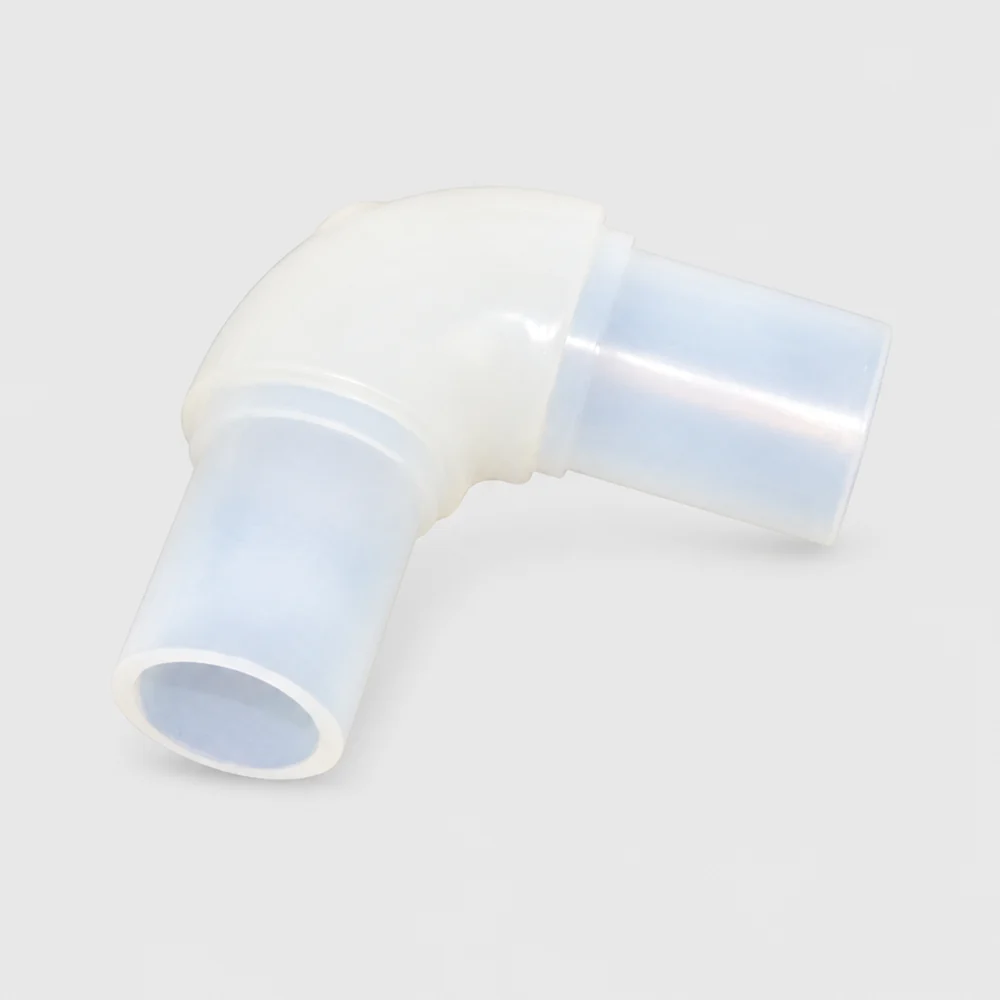

- 三通、90° 彎頭、變徑接頭三種型式，口徑 3/4"；設計溫度 -30 ～ +150 °C。
- PFA 原料可依潔淨度需求，指定國際一線品牌超純等級，或高性價比的高純等級；可提供材質證明。
內襯件的弱點在內襯與外殼之間：強滲透性化學品長期穿過內襯，會在背後腐蝕金屬。射出成形件沒有這個介面，對金屬背景值敏感的管段，這是它的核心價值；金屬析出怎麼評估，可以參考 ICP-MS 金屬溶出檢測。
選型要點
| 項目 | 射出成形 PFA 管件（本系列） | PFA 內襯卡盤管件 |
|---|---|---|
| 結構 | 整支 PFA，無金屬 | 316L 不鏽鋼本體內襯 PFA |
| 口徑 | 3/4" | DN15 – DN50 |
| 接口 | 直管端，接法依管線 | 卡盤（Tri-Clamp），依 BPE 標準設計 |
| 設計壓力 | 請於詢價時確認 | 真空 ～ 1.0 MPa（20 °C） |
| 設計溫度 | -30 ～ +150 °C | -30 ～ +150 °C |
| 可目視 | 半透明，可看到流體 | 不可（另有視鏡型式） |
| 選它的時機 | 小口徑、要求接液面完全無金屬的管段 | 需要機械強度、標準接口、較大口徑的管線 |

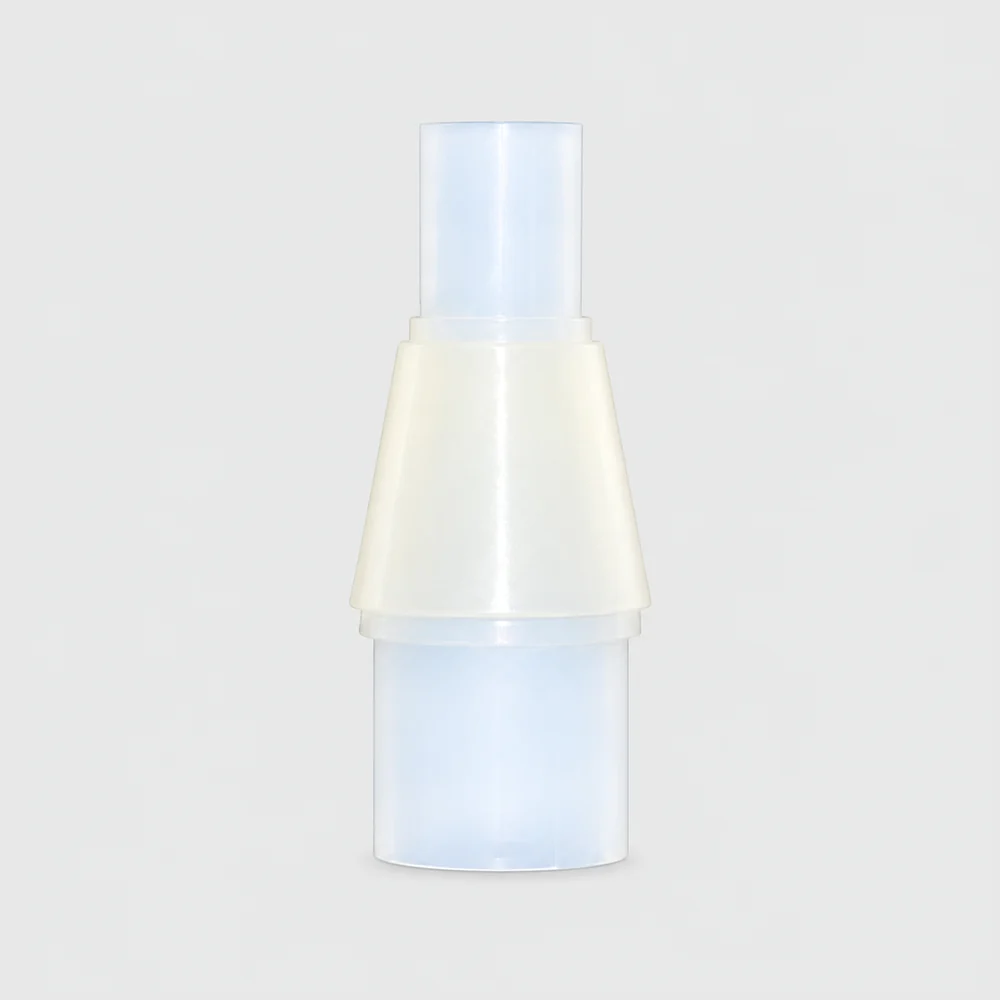

變徑接頭的大端為 3/4"，小端尺寸請洽業務；端部為直管端，接法依您的管線決定，詢價時請說明管材與接法。
使用與更換
全塑件沒有金屬外殼分擔外力，管線的重量與熱脹冷縮要靠管架與支撐吸收，不要讓管件承受彎矩或拉扯。PFA 的熱膨脹比金屬大，長管段要預留伸縮空間。
壓力額定目前沒有公開數值，請以實際操作壓力與溫度於詢價時確認；安裝後先以清水或超純水沖洗，確認接合處無滲漏再導入化學品。
塑膠件的耐壓會隨溫度降低。同一支管件在常溫可承受的壓力，接近 +150 °C 時會明顯下降；熱藥液管路請務必提供溫度與壓力，由業務確認可用範圍。
