製程定位
這系列法蘭三通與異徑管裝在半導體廠化學品供應系統（CDS）的輸送管路，以及面板、太陽能濕製程產線的超純流體管路上，負責管線的分支與口徑轉換。這些位置的管線多半是法蘭連接的不鏽鋼內襯管：外面靠金屬承受管線壓力、支撐與碰撞，裡面靠 PFA 讓化學品碰不到金屬。
三通與異徑管看起來只是配角，但它們是管線上流向、流速改變的地方，也是內襯特別容易因施工錯位或熱脹冷縮而受力的地方。整條管線的接液面要全氟，這些配件的內襯就得跟直管、閥門同一個等級。
核心特色
本體是 316L 不鏽鋼、內襯高純 PFA，接液面只有 PFA，離子污染極低。耐酸鹼、耐化學品、耐腐蝕、耐蒸汽，同一套配件可以跨多種化學品使用，不必為不同藥液各備一套材質。
- 設計壓力真空 ～ 1.0 MPa（20 °C），抽吸與排空時的負壓也在額定內。
- 設計溫度 -30 ～ +150 °C，可承受熱藥液與蒸汽。
- PFA 原料可依潔淨度需求，指定國際一線品牌超純等級，或高性價比的高純等級；可提供材質證明，並標示 FDA。
選型要點
先決定接口，再決定型式。法蘭件適合以法蘭為主的固定管線與設備接口；如果管線是卡盤系統、或需要常拆洗，請改看 PFA 內襯卡盤管件。

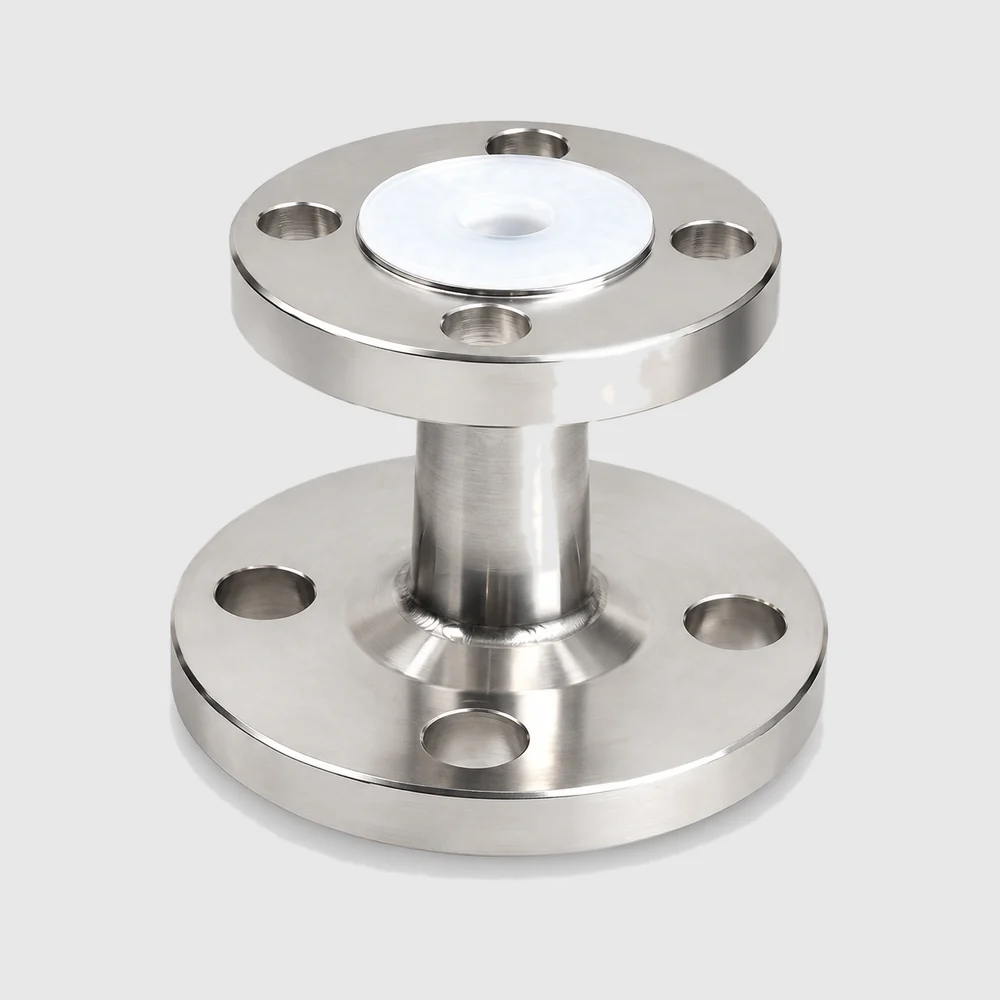

| 項目 | 等徑三通（T） | 異徑管（RC） |
|---|---|---|
| 用途 | 同口徑管線的分支與合流 | 主管轉接較小口徑的支管或設備口 |
| 口徑 | DN15、DN20、DN25、DN40、DN50 | DN80 × DN40、DN80 × DN20、DN50 × DN40、DN50 × DN25、DN40 × DN25、DN25 × DN20 |
| 法蘭標準 | HG/T 20592 | HG/T 20592 或 JIS 10K |
| 壓力／溫度 | 真空 ～ 1.0 MPa（20 °C）／-30 ～ +150 °C | 真空 ～ 1.0 MPa（20 °C）／-30 ～ +150 °C |
法蘭標準要跟對接的管線與設備一致：HG/T 20592 與 JIS 10K 的螺栓孔位不同，不能混接。日系設備多半是 JIS 10K，下單前請先確認設備圖面或銘牌。
使用與更換
內襯件的法蘭密封面是 PFA，安裝時避免用工具刮傷。管線要先對正再鎖螺栓，不要靠螺栓把錯位的管子硬拉過來，錯位的應力到頭來會集中在內襯上。螺栓依對角順序分次鎖緊；塑膠密封面在熱循環後會有些許潛變，首次升溫運轉後建議複緊一次。
墊片的選用依管線規範決定，請在詢價時說明。日常檢查留意法蘭邊緣有沒有滲漏痕跡、外殼有沒有變色或鏽斑，這通常是內襯已被滲透或損傷的訊號。
溫度越高，內襯可承受的壓力越低。1.0 MPa 是 20 °C 的額定值，熱藥液或蒸汽管路請以實際溫度與壓力重新確認；高濃度 HF、氯系溶劑這類滲透性強的化學品，也請在詢價時說明。
