製程定位
一般的直通隔膜閥裝在管路中段，閥前閥後都是管子。這個系列的兩種閥處理的是管路上兩個比較麻煩的位置：分支點與儲槽底部。這兩處如果用「三通管件＋短管＋直通閥」拼出來，三通與閥之間那一小段短管就是流體走不到的盲端 —— 藥液停在裡面，清洗時沖不乾淨，換藥液時還會混進下一批。

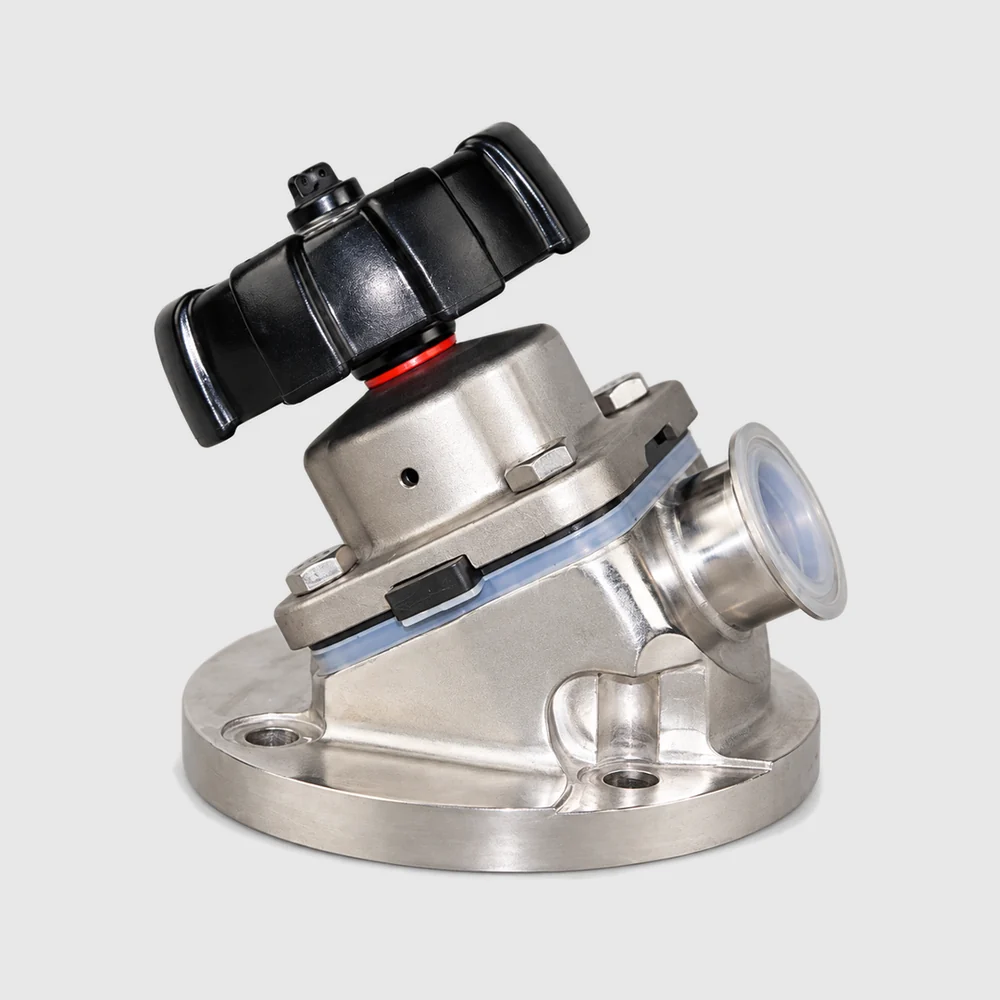

T 型閥把閥門直接做在三通上，主管 × 支管有 DN25 × DN40 與 DN25 × DN25 兩種；罐底閥裝在儲槽底部開口，DN50，設計目的就是盡量縮短槽與閥之間的盲端。兩者接液面都是高純 PFA，用於半導體廠化學品供應系統（CDS）的化學品輸送、濕製程超純流體管路、面板與太陽能濕製程產線，也用於依 BPE 標準設計的製藥管路。
核心特色
- 閥門與分支一體：T 型閥省掉三通與閥之間的短管，分支點的盲端跟著縮短，這是它和「直通閥＋三通管件」根本的差別。
- PTFE／EPDM 複合隔膜：PTFE 面朝流體，EPDM 在背面提供回彈；隔膜同時把流體與上方的執行機構隔開，閥桿與螺紋都不接觸流體。
- 內襯 PFA、外層金屬：流道為高純 PFA 內襯，接液面全氟；外層 316L 不鏽鋼（T 型為 316L 不鏽鋼／PES）承受管線應力，手動執行機構為 316L 不鏽鋼鑄造。
- 耐受範圍：耐酸鹼、耐化學品、耐蒸汽，-30 ～ +150 °C，真空 ～ 1.0 MPa（20 °C）。PFA 原料可依潔淨度需求，指定國際一線品牌超純等級，或高性價比的高純等級；可提供材質證明。
選型要點
先看閥要裝在哪裡，再決定型式：
| 安裝位置 | 建議型式 | 口徑與接口 |
|---|---|---|
| 管路分支點（取出、分流、回流支線） | T 型（JY-VLC5T） | DN25 × DN40、DN25 × DN25；卡盤 |
| 儲槽底部排液／出料 | 罐底閥（JY-VLC5B） | DN50；卡盤或法蘭 |
| 一般直通管段 | 直通卡盤隔膜閥 | PFA 內襯卡盤隔膜閥（另有氣動款） |
T 型的口徑寫法是「主管 × 支管」：DN25 × DN40 表示主管 DN25、支管 DN40。下單前請對照管線圖確認方向，主管與支管弄反，閥就裝不上去。這個系列只有手動款；需要自動控制的位置，直通管段可以改用有常開／常閉氣動款的卡盤隔膜閥，T 型與罐底構型的自動化需求請先與業務確認。
使用與更換
卡盤接口的密封靠墊片與卡盤夾：安裝時確認墊片尺寸對上卡盤規格、墊片置中不偏移，卡盤夾以平均力道鎖緊即可 —— 過度鎖緊會把墊片擠進流道，反而形成新的凹槽。罐底閥選法蘭款時，法蘭規格要跟槽體底部開口一致，請在詢價時一併提供。
隔膜是這種閥主要的磨耗件。定期檢查有無滲漏、手輪是否變重或關不緊；更換隔膜前先排空並沖洗閥體，避免殘液接觸人員。溫度越高，PFA 內襯與隔膜可承受的壓力越低，高溫且高壓的工況請先與業務確認。
PFA 對部分強滲透性化學品（如高濃度 HF、氯系溶劑）仍會緩慢滲透，熱循環頻繁時更明顯。這類介質請在詢價時說明濃度與溫度，選型時一併評估。
